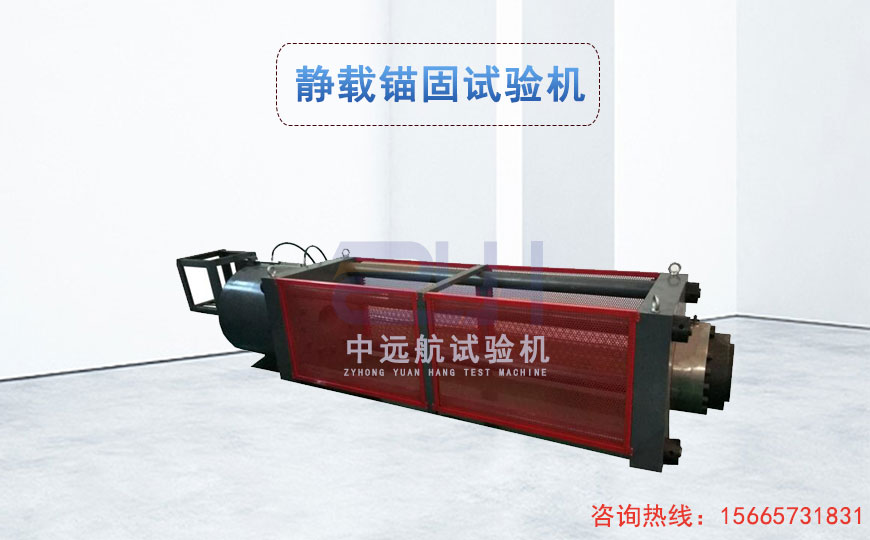

靜載錨固性能試驗機專用于預應力夾具、錨具的靜載錨固性能測試,可以檢測鋼絞線錨具組裝件靜載錨固效率系數及達到實測極限拉力時的總應變,該試驗機主要應用于夾具、錨具生產企業、公路建設、建I質檢站等單位,進行質量檢測和科學研究使用。該機為機械、電氣、液壓、計算機-體化產品,主機采用液壓加載方式對錨具組件施加試驗力、試驗力大小由傳感器測量、測控卡進行數據采集、計算機屏 蒂顯示試驗力和試驗曲線。
1.試驗力 5000kN 6500kN 10000kN
2.試驗力有效測量范圍 2% ~ 100%
3.試驗力示值相對誤差 +1%
4.位移測量范圍(mm) 0~ 200
5.位移示值相對誤差 +1%
6.力速率控制調節范圍 1MPa ~ 52 MPa
7.力速率控制相對誤差 +1%
8.位移速率控制相對誤差 +1%
9.力、位移保持控制范圍 0.3%~ 100%FS
10.力、位移保持控制相對誤差+1%
11.活塞行程(mm) 200
12.拉伸間距(mm) 3200
13.外形尺寸(mm) 3200x650x 780 3300x 750x860 3400x1000x 1000
14重量(kg) 3000 5000 8500
